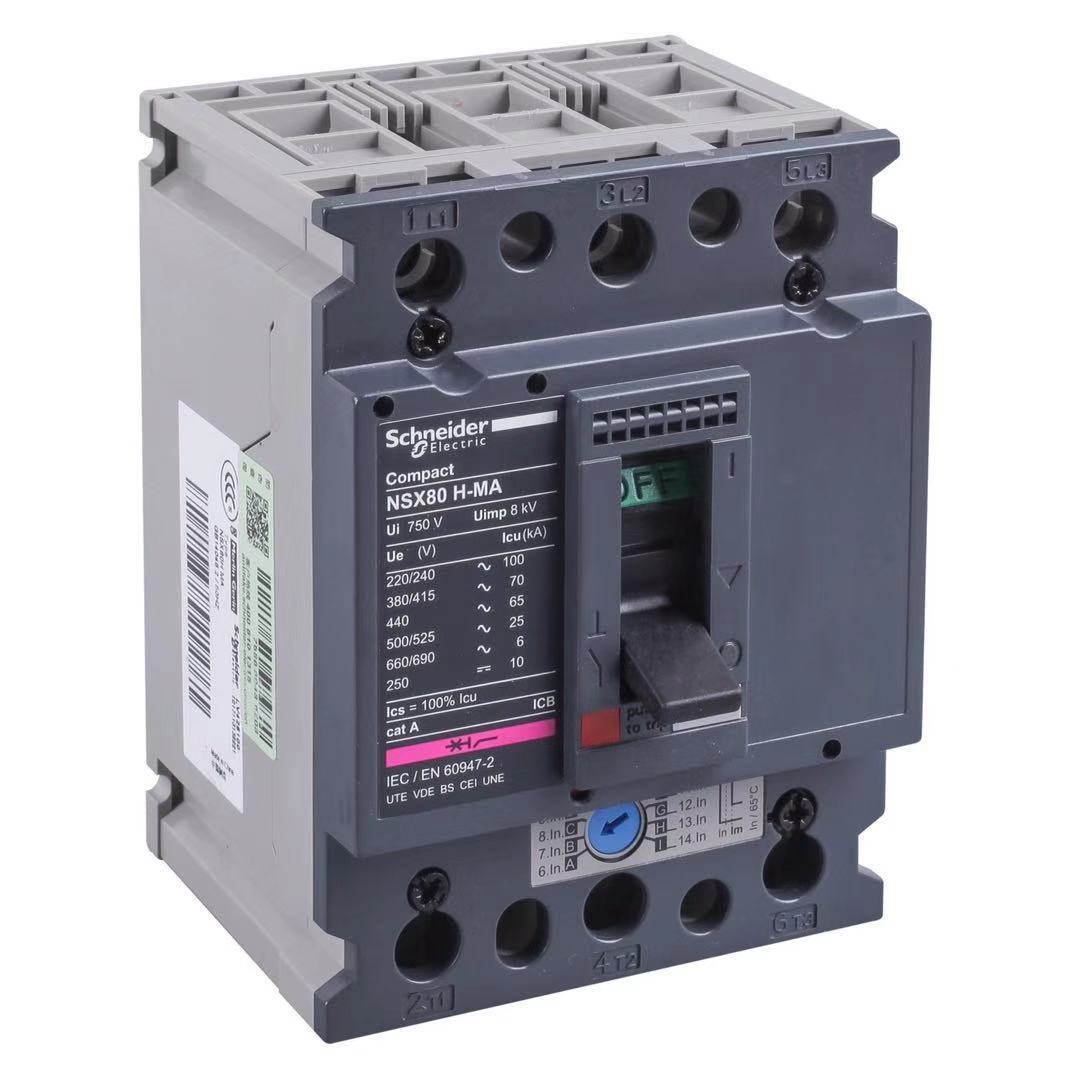

Compact NSX - LV428105斷路器

發布時間：

2018-11-29

作者：

來源：

主要信息產品系列Compact?產品系列Compact?產品類型斷路器?產品短名CompactNSX80H?產品應用電動機保護?極數3P?保護極說明3t?網絡類型AC?網絡頻率50/60Hz?額定電流[In]80A65°C?額定絕緣電壓[Ui]750VIEC60947-2AC50/60Hz?額定沖擊耐受電壓[Uimp]8kVIEC60947-2?額定工作電壓[Ue]690VIEC60947-2AC

主要信息
產品系列	Compact
產品系列	Compact
產品類型	斷路器
產品短名	Compact NSX80H
產品應用	電動機保護
極數	3P
保護極說明	3t
網絡類型	AC
網絡頻率	50/60 Hz
額定電流 [In]	80 A 65 °C
額定絕緣電壓 [Ui]	750 V IEC 60947-2 AC 50/60 Hz
額定沖擊耐受電壓 [Uimp]	8 kV IEC 60947-2
額定工作電壓 [Ue]	690 V IEC 60947-2 AC 50/60 Hz
斷路器型號	H
分斷能力	65 kA Icu IEC 60947-2 440 V AC 50/60 Hz 70 kA Icu IEC 60947-2 380/415 V AC 50/60 Hz 10 kA NEMA AB1 600 V AC 50/60 Hz 100 kA NEMA AB1 240 V AC 50/60 Hz 65 kA NEMA AB1 480 V AC 50/60 Hz 100 kA Icu IEC 60947-2 220/240 V AC 50/60 Hz 25 kA Icu IEC 60947-2 500 V AC 50/60 Hz 25 kA Icu IEC 60947-2 525 V AC 50/60 Hz 6 kA Icu IEC 60947-2 660/690 V AC 50/60 Hz
使用分斷能力 [Ics]	65 kA IEC 60947-2 440 V AC 50/60 Hz 100 kA IEC 60947-2 220/240 V AC 50/60 Hz 25 kA IEC 60947-2 500 V AC 50/60 Hz 25 kA IEC 60947-2 525 V AC 50/60 Hz 6 kA IEC 60947-2 660/690 V AC 50/60 Hz 70 kA IEC 60947-2 380/415 V AC 50/60 Hz
隔離功能	適用 IEC 60947-2
使用類別	AC類
脫扣器名稱	MA
脫扣器類型	磁性
脫扣器額定值	2.5 A
保護類型	短路保護 (磁保護)
污染等級	3 IEC 60947

補充信息
控制類型	手柄
安裝模式	固定式
安裝方式	底板安裝
連接方式-上端	通道終端
連接方式-下端	通道終端
機械壽命	20000 次
電氣壽命	10000 次 IEC 60947-2 440 V In/2 AC 50/60 Hz 7000 次 IEC 60947-2 440 V In AC 50/60 Hz
本地信號指示	合閘位置指示
瞬時保護電流整定類型	可調
瞬時保護整定值 [Ii]	6...14 x In
區域選擇性聯鎖 ZSI	無
漏電流保護	無漏電保護
高度	120 mm
寬度	90 mm
深度	80 mm
型號	NSX80

環境
符合標準	IEC 60947-2
IP 保護等級	IP40 IEC 60529
IK 保護等級	IK07 EN 50102
運行溫度	-25...70 °C
貯存環境溫度	-50...85 °C

可持續性
產品類型	綠色產品認證標志產品
RoHS法規（日期代碼：YYWW）	Schneider Electric declaration of conformity
REACh法規	有毒有害物質含量均在REACH規定的范圍之內
環保符合性	提供支持
回收利用指南	有
