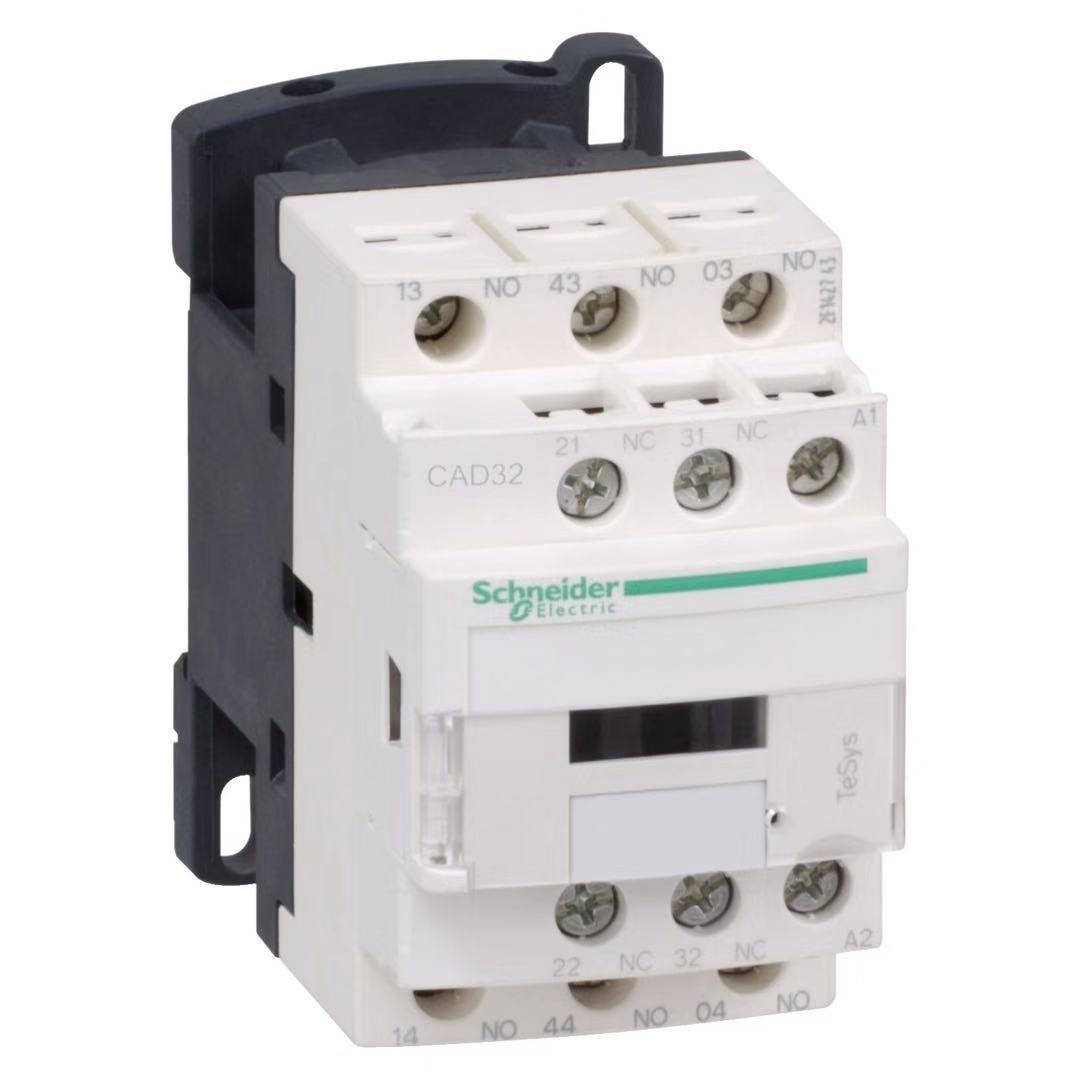

國產TeSys D 控制繼電器 - CAD326M7C

發布時間：

2018-11-28

作者：

來源：

主要信息產品系列TeSys?產品名稱TeSysCAD?產品類型控制繼電器?產品短名CAD?接觸器應用領域控制回路?使用類別AC-14AC-15DC-13?回路觸點類型3NO+2NC?控制回路電壓220VAC50/60Hz?補充信息額定工作電壓[Ue]<=690V?機械壽命30百萬次?最大操作頻率180次/分鐘?動作時間線圈得電和NC觸點打開:4...19ms線圈得電和NO觸點閉合:12...22m

主要信息
產品系列	TeSys
產品名稱	TeSys CAD
產品類型	控制繼電器
產品短名	CAD
接觸器應用領域	控制回路
使用類別	AC-14 AC-15 DC-13
回路觸點類型	3 NO + 2 NC
控制回路電壓	220 V AC 50/60 Hz

補充信息
額定工作電壓 [Ue]	<= 690 V
機械壽命	30 百萬次
最大操作頻率	180 次/分鐘
動作時間	線圈得電和NC觸點打開 : 4...19 ms 線圈得電和NO觸點閉合 : 12...22 ms 線圈放電和 NO開口 : 4...12 ms 線圈釋能和 NC 閉合 : 6...17 ms
控制電壓限額	運行 : 0.85...1.1 Uc 釋放 : 0.3...0.6 Uc 運行 : 0.8...1.1 Uc
(~50Hz保持)功耗 (VA)	8 VA (環境溫度 20 °C
(~50Hz吸合)功耗 (VA)	70 VA
約定發熱電流 [Ith]	10 A, (工作環境溫度 <= 40 °C)
額定接通能力 [Irms]	DC : 250 A (符合 IEC 60947-5-1) AC : 140 A (符合 IEC 60947-5-1)
額定短時耐受電流 [Icw]	120 A, 持續時間: 500 ms 140 A, 持續時間: 100 ms 100 A, 持續時間: 1 s
與繼電器配合使用的熔絲	GG 10 A (符合 IEC 60947-5-1)
額定絕緣電壓 [Ui]	690 V (符合 IEC 60947-5-1)
絕緣電阻	> 10 M?
額定沖擊耐受電壓 [Uimp]	6 kV (符合 IEC 60947)
最小開關電流 [Imin]	5 mA
最小切換容量 [U min]	17 V
不重迭時間	1.5 ms 失電 (NC及NO觸點之間) 1.5 ms 得電 (NC及NO觸點之間)
安裝方式	底板安裝導軌安裝
接線能力	環形接線端子 8 mm
高度	77 mm
寬度	45 mm
深度	84 mm
產品重量	580 g

環境
符合標準	IEC 60947-5-1 GB 14048.5
產品認證	CCC
質量標識	CE 聲明
IP 保護等級	IP2x 前面板 (符合 IEC 60529
防護措施	TH (符合 IEC 60068)
運行溫度	-40...70 °C
貯存環境溫度	-60...80 °C
工作海拔	3000 m, 無
抗沖擊、震動性能	抗震性能 : 控制繼電器閉合, 4 gn (5...300 Hz), (符合 IEC 60068-2-6) 抗震性能 : 控制繼電器打開, 2 gn (5...300 Hz), (符合 IEC 60068-2-6) 抗沖擊性能 : 控制繼電器打開, 10 Gn, 11 毫秒, (符合 IEC 60068-2-27) 抗沖擊性能 : 控制繼電器閉合, 15 gn, 11 毫秒, (符合 IEC 60068-2-27)

可持續性
產品類型	綠色產品認證標志產品
RoHS法規（日期代碼：YYWW）	Schneider Electric declaration of conformity
REACh法規	有毒有害物質含量均在REACH規定的范圍之內
環保符合性	提供支持
回收利用指南	有
