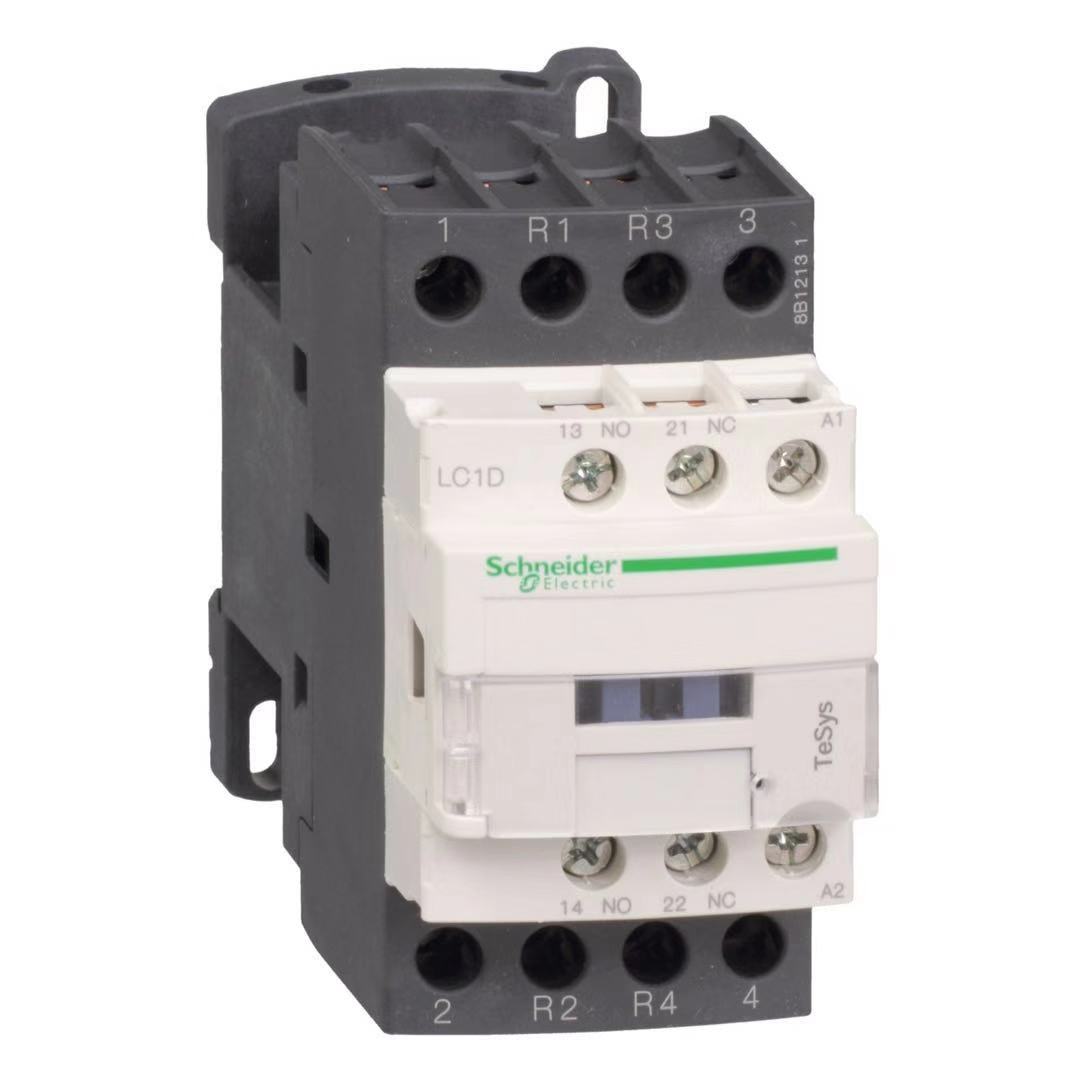

國產TeSys接觸器 - LC1D098M7C
發布時間：
2018-12-03
作者：
來源：
主要信息產品系列TeSys?產品名稱D?產品類型接觸器?產品短名LC1D?接觸器應用領域應用于功率因數大于等于0.95的交流負載中應用于接通分?jǐn)嗾拥氖蠡\電機?使用類別AC-1?極數4P?回路觸點類型2NO+2NC?額定工作電流[Ie]9A(AC-3,Ue<=440V,θ<=60°C)20A(AC-1,Ue<=440V,θ<=60°C)?控制回路電壓220V,AC50/60Hz?輔助觸點類型1
| 產品系列 |
TeSys
|
|
|---|---|---|
| 產品名稱 |
D
|
|
| 產品類型 |
接觸器
|
|
| 產品短名 |
LC1D
|
|
| 接觸器應用領域 |
應用于功率因數大于等于0.95的交流負載中
應用于接通分?jǐn)嗾拥氖蠡\電機 |
|
| 使用類別 |
AC-1
|
|
| 極數 |
4P
|
|
| 回路觸點類型 |
2 NO + 2 NC
|
|
| 額定工作電流 [Ie] |
9 A (AC-3, Ue<= 440 V, θ<= 60 °C)
20 A (AC-1, Ue<= 440 V, θ<= 60 °C) |
|
| 控制回路電壓 |
220 V, AC 50/60 Hz
|
|
| 輔助觸點類型 |
1 NO + 1 NC
|
| 額定工作電壓 [Ue] |
電源回路 : <= 690 V
電源回路 : <= 225 V |
|
|---|---|---|
| 電氣壽命 |
0.6 百萬次 (AC-1)
2 百萬次 (AC-3) 2 百萬次 (AC-3) |
|
| 機械壽命 |
15 kA2.s
|
|
| 最大操作頻率 |
<= 3600 cyc/h (Ambient temperature <= 60 °C)
|
|
| 動作時間 |
分?jǐn)?: 4...19 ms
閉合 : 12...22 ms |
|
| 控制電壓限額 |
釋放 : 0.3...0.6 Uc 50/60 Hz
運行 : 0.8...1.1 Uc 50 Hz 運行 : 0.85...1.1 Uc 60 Hz |
|
| (~50Hz保持)功耗 (VA) |
7.5 VA 60 Hz
7 VA 50 Hz |
|
| 約定發熱電流 [Ith] |
信號回路 : 10 A (θ<= 60 °C)
電源回路 : 20 A （θ<= 60 °C) |
|
| 平均阻抗 |
2.5 m? (Ith 50 Hz)
|
|
| 熱消散 |
2...3 W (50/60 Hz)
|
|
| 額定短時耐受電流 [Icw] |
信號回路: 100 A, 持續時間: 1 s
信號回路: 120 A, 持續時間: 500 ms 信號回路: 140 A, 持續時間: 100 ms 電源回路: 105 A, 持續時間: 10 s (<= 40 °C) 電源回路: 61 A, 持續時間: 1 分鐘 (<= 40 °C) 電源回路: 30 A, 持續時間: 10 分鐘 (<= 40 °C) 電源回路: 210 A, 持續時間: 1 s (<= 40 °C) |
|
| 與繼電器配合使用的熔絲 |
電源回路 : gG 20 A, 2 型, U<= 690 V
電源回路 : gG 25 A, 1 型, U<= 690 V 信號回路 : gG 10 A, 符合 IEC 60947-5-1 |
|
| 過電壓類別 |
III
|
|
| 額定絕緣電壓 [Ui] |
電源回路 : 690 V, 符合 IEC 60947-4-1
信號回路 : 690 V, 符合 IEC 60947-1 |
|
| 浪涌抑制模塊 |
無內置浪涌抑制模塊
|
|
| 輔助觸點類型 |
機械連接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)
與主觸頭狀態成鏡像 : 1 NC, (符合 IEC 60947-4-1) |
|
| 信號回路頻率 |
25...400 Hz
|
|
| 最小開關電流 [Imin] |
信號回路 : 5 mA
|
|
| 不重迭時間 |
失電 : 1.5 ms (NC及NO觸點之間)
得電 : 1.5 ms (NC及NO觸點之間) |
|
| 絕緣電阻 |
> 10 M? (信號回路)
|
|
| 安裝方式 |
底板安裝
導軌安裝 |
|
| 接線能力 |
電源回路 : 螺栓緊固,1 電纜 1...4 mm2 接線片外徑?: 8 mm, 軟線, 不帶篐線端子.
電源回路 : 螺栓緊固,2 電纜 1...4 mm2 接線片外徑?: 8 mm, 軟線, 不帶篐線端子. 電源回路 : 螺栓緊固,1 電纜 1...4 mm2 接線片外徑?: 8 mm, 軟線, 帶篐線端子. 電源回路 : 螺栓緊固,2 電纜 1...2.5 mm2 接線片外徑?: 8 mm, 軟線, 帶篐線端子. 電源回路 : 螺栓緊固,1 電纜 1...4 mm2 接線片外徑?: 8 mm, 硬線, 不帶篐線端子. 電源回路 : 螺栓緊固,2 電纜 1...4 mm2 接線片外徑?: 8 mm, 硬線, 不帶篐線端子. 控制回路 : 螺栓緊固,1 電纜 1...4 mm2, 軟線, 不帶篐線端子. 控制回路 : 螺栓緊固,2 電纜 1...4 mm2, 軟線, 不帶篐線端子. 控制回路 : 螺栓緊固,1 電纜 1...4 mm2, 軟線, 帶篐線端子. 控制回路 : 螺栓緊固,2 電纜 1...2.5 mm2, 軟線, 帶篐線端子. 控制回路 : 螺栓緊固,1 電纜 1...4 mm2, 硬線, 不帶篐線端子. 控制回路 : 螺栓緊固,2 電纜 1...4 mm2, 硬線, 不帶篐線端子. |
|
| 緊固扭矩 |
電源回路 : 1.7 N.m (No 2 十字螺絲)
電源回路 : 1.7 N.m (No 2 十字螺絲) 電源回路 : 1.7 N.m (? 6 平口) 電源回路 : 1.7 N.m (? 6 平口) 控制回路 : 1.7 N.m (? 6 平口) 控制回路 : 1.7 N.m (No 2 十字螺絲) |
|
| 高度 |
85 mm
|
|
| 寬度 |
45 mm
|
|
| 深度 |
92 mm
|
|
| 控制回路特性 |
AC 50/60 Hz
|
|
| 額定沖擊耐受電壓 [Uimp] |
6 kV (符合 IEC 60947)
|
|
| 保護蓋 |
無
|
|
| (~50Hz吸合)功耗 (VA) |
70 VA 在…上 20 °C 60 Hz
70 VA 在…上 20 °C 50 Hz |
|
| 產品重量 |
0.365 kg
|
|
| 接觸器兼容特性 |
M6
|
|
| 型號 |
LC1D
|
| 符合標準 |
IEC 60947-4-1
GB 14048.4 |
|
|---|---|---|
| 產品認證 |
CCC
|
|
| 污染等級 |
3
|
|
| 防護措施 |
TH (符合 IEC 60068-2-30)
|
|
| IP 保護等級 |
IP2x 前面板 主回路適用 符合 IEC 60529
IP2x 前面板 線圈回路適用 符合 IEC 60529 |
|
| 運行溫度 |
-5...60 °C
|
|
| 貯存環境溫度 |
-60...80 °C
|
|
| 周圍空氣溫度 |
-40...70 °C （Uc下允許）
|
|
| 工作海拔 |
3000 m （無)
|
|
| 耐火及耐異常高溫能力 |
850 °C (符合 IEC 60695-2-11)
|
|
| 抗沖擊、震動性能 |
抗震性能 （觸頭打開）： 2 gn (5...300 Hz)
抗震性能 （觸頭閉合狀態）： 4 gn (5...300 Hz) 抗沖擊性能 (觸頭打開): 10 gn 11 ms 抗沖擊性能 （觸頭閉合狀態）： 15 gn 11 ms |
|
| 質量標識 |
CE 聲明
|
| 產品類型 |
綠色產品認證標志 產品
|
|
|---|---|---|
| RoHS法規（日期代碼：YYWW） | ||
| REACh法規 | ||
| 環保符合性 |
提供支持
|
|
| 回收利用指南 |
無需專門的回收處理
|
